عایق برودتی چیست؟ راهنمای انتخاب و خرید بهترین عایقهای سرمایشی
در سیستمهای سرمایشی و تأسیساتی مدرن مانند چیلرها، فنکویلها، لولههای آب سرد و کانالهای داکت اسپلیت، اتلاف انرژی و پدیده تعریق لولهها (کندانس) یکی از بزرگترین چالشها است. استفاده از یک عایق برودتی استاندارد و باکیفیت نهتنها مانع از هدررفت سرما و افزایش مصرف برق میشود، بلکه از پوسیدگی و زنگزدگی تأسیسات ناشی از رطوبت نیز جلوگیری میکند.
چرا استفاده از عایق برودتی در تأسیسات سرمایشی ضروری است؟
- جلوگیری از تشکیل قطرات آب و تعریق (Anti-Condensation): اختلاف دمای لولههای سرمایشی با هوای محیط باعث نشست رطوبت و ریزش آب روی سقفهای کاذب و گچکاریها میشود.
- کاهش چشمگیر مصرف انرژی: حفظ دمای سیال سرمایشی بار کاری کمپرسور چیلر و پمپها را به حداقل میرساند.
- افزایش طول عمر تأسیسات: جلوگیری از خوردگی زیر عایق (CUI) و پوسیدگی فلز لولهها و کانالها.
- مقاومت در برابر رشد باکتری و قارچ: عایقهای برودتی استاندارد کاملاً آنتیباکتریال و ضدقارچ هستند.
انواع عایق برودتی پرکاربرد در صنعت ساختمان و تأسیسات
۱. عایق برودتی الاستومری (NBR / EPDM)
بهترین و پرکاربردترین گزینه برای خطوط سرمایشی، عایق الاستومری با ساختار سلولبسته است:
- عایق لولهای: مخصوص عایقکاری سریع لولههای مسی، فولادی و پلیمری آب سرد.
- عایق رولی (ورقهای): ایدهآل برای کانالهای هوا، داکتها، چیلرها و مخازن سرمایشی.
- مزایا: ضریب انتقال حرارت فوقالعاده پایین، انعطافپذیری بالا و مقاومت ۱۰۰٪ در برابر نفوذ بخار آب.
۲. عایقهای پلیمری فوم پلیاتیلن و پلییورتان
برای مصارف عمومی و تأسیسات سردخانهای، فومهای پلیاتیلن و پلییورتان تزریقی گزینههای متداول دیگری برای کنترل انتقال برودت به شمار میروند.
۳. عایقهای نانو ترکیبی
نسل جدید عایقهای رطوبتی و برودتی که با ضخامت کم مانع از انتقال سرما و نفوذ رطوبت به ساختار محیط میشوند.
نکات کلیدی در انتخاب ضخامت و نوع عایق برودتی
هنگام خرید عایق برودتی باید پارامترهای زیر را مدنظر قرار دهید:
- دمای کارکرد سیال: دمای خط رفت و برگشت چیلر یا مبرد گازی.
- رطوبت نسبی و دمای محیط: در مناطق مرطوب (مانند شمال یا جنوب کشور) نیاز به عایقهای الاستومری ضخیمتر با مقاومت در برابر نفوذ بخار آب بالا (μ≥10000\mu \ge 10000) است.
- محل نصب: در فضاهای باز، حتماً از عایقهای با روکش آلومینیومی (مسلح یا ساده) برای محافظت در برابر اشعه UV آفتاب و ضربات مکانیکی استفاده کنید.
عایق حرارتی و برودتی
عایق برودتی و عایق حرارتی دو دسته از رایج ترین انواع عایق هستند که در واقع هر دوی آن ها عایق های انرژی به حساب می آیند و از اتلاف انرژی جلوگیری می کنند. عایق های حرارتی از جنس های مختلفی مانند پشم شیشه، پشم سنگ، پرایت، تخته های فیبری، پلاستیکی و… ساخته شده اند و نقش اصلی آن ها جلوگیری از هدر رفت انرژی گرمایی است. عایق های برودتی هم دقیقا به همین هدف یعنی جلوگیری از اتلاف انرژی طراحی و تولید شده اند و از هدر رفت انرژی سرمایشی تولید شده در ساختمان جلوگیری می کنند. می توان گفت رایج ترین و معروف ترین انواع عایق برودتی و حرارتی عایق های فومی هستند که به ترتیب از خروج سرما و گرما از محیط مورد نظر جلوگیری می کنند. نحوه عملکرد هر کدام از عایق ها بسته به جنس عایق و سایر ویژگی های آن متفاوت است. در ادامه به بررسی ویژگی های عایق حرارتی و برودتی و مقایسه آن ها می پردازیم.
برای دیدن لیست کامل محصولات موجود می توانید به فروشگاه عایق مراجعه فرمایید:
تفاوت عایق حرارتی و برودتی
همانطور که از کلمه عایق مشخص است عایق های حرارتی و برودتی هر دو تجهیزاتی هستند که نقش اصلی آن ها عایق کردن سطوح برای پیشگیری از خروج بیشتر انرژی و اتلاف آن است. عایق حرارتی و عایق برودتی هر دو عایق های فومی، الاستومتری و یا معدنی هستند که از هدر رفت گرما یا سرما که صورت های مهم از انرژی هستند جلوگیری می کنند. تنها تفاوت بین عایق حرارتی و عایق برودتی این است که عایق حرارتی در وسایل گرمایشی کاربرد دارد و با عدم اجازه خروج انرژی گرمایی از فضا به حفظ انرژی و جلوگیری از هدر رفت آن کمک می کند. اما عایق برودتی در وسایل سرمایشی مورد استفاده قرار می گیرد و از هدر رفت سرما تولید شده توسط دستگاه سرمایشی جلوگیری می کند و به عملکرد بهتر سیستم سرمایشی و تولید سرمای مطلوب تر با هزینه کمتر کمک می کند.
انواع عایق برودتی
متریال و مواد و الیاف های مورد استفاده برای جلوگیری از هدر رفت انرژی دارای تنوع زیادی بوده و از نظر درجه عایق بودن با هم تفاوت دارند. این الیاف و مواد را می توان بر اساس فاکتورهای مختلفی دسته بندی نمود. به عنوان مثال، در حالت کلی دو گروه عایق معدنی و پلیمری در صنعت مورد استفاده قرار میگیرد. هر یک از این دو گروه دارای زیر مجموعه های متعددی بوده و کاربردهای متفاوتی دارند. از رایج ترین انواع عایق های برودتی می توان به گزینه های زیر اشاره نمود:
عایق الاستومری
یکی از پرکاربردترین انواع عایق ها که بیشتر برای محیط های صنعتی و پالایشگاه ها مورد استفاده قرار میگیرند، عایق الاستومری می باشد. این عایق ها که از نیتریل فوم تولید میشوند، مقاومت بسیار بالایی در برابر نفوذ آب و رطوبت و همچنین حرارت دارند. عایق های الاستومری را می توان بر اساس شکل و ساختار و کاربرد به دو گروه کلی زیر تقسیم بندی نمود:

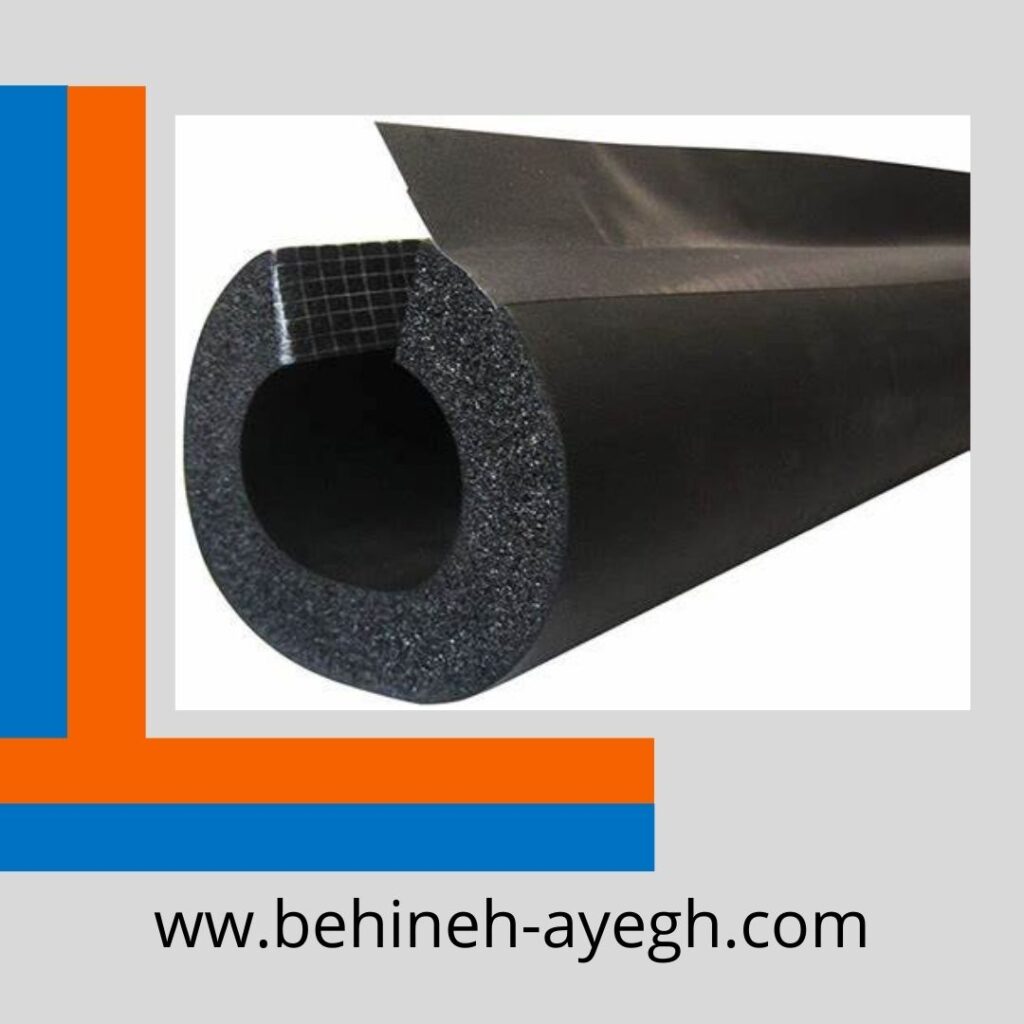

عایق لوله ای الاستومری
همان طور که از نام این نوع عایق برودتی مشخص است، ساختاری شبیه به لوله داشته و به صورت با روکش آلومینیومی و بدون روکش در محیط های روباز و سرپوشیده استفاده میشوند. لازم به ذکر است که نوع روکش دار آلومینیومی این عایق ها گزینه ای بسیار کاربردی برای لوله و اتصالات و تجهیزات قرار گرفته در محیط های روباز می باشند. با توجه به شرایط محیطی می توان لوله هایی با طول ۲ و ضخامت ۹، ۱۳، ۱۹ و ۲۱ میلیمتر را انتخاب نمود.

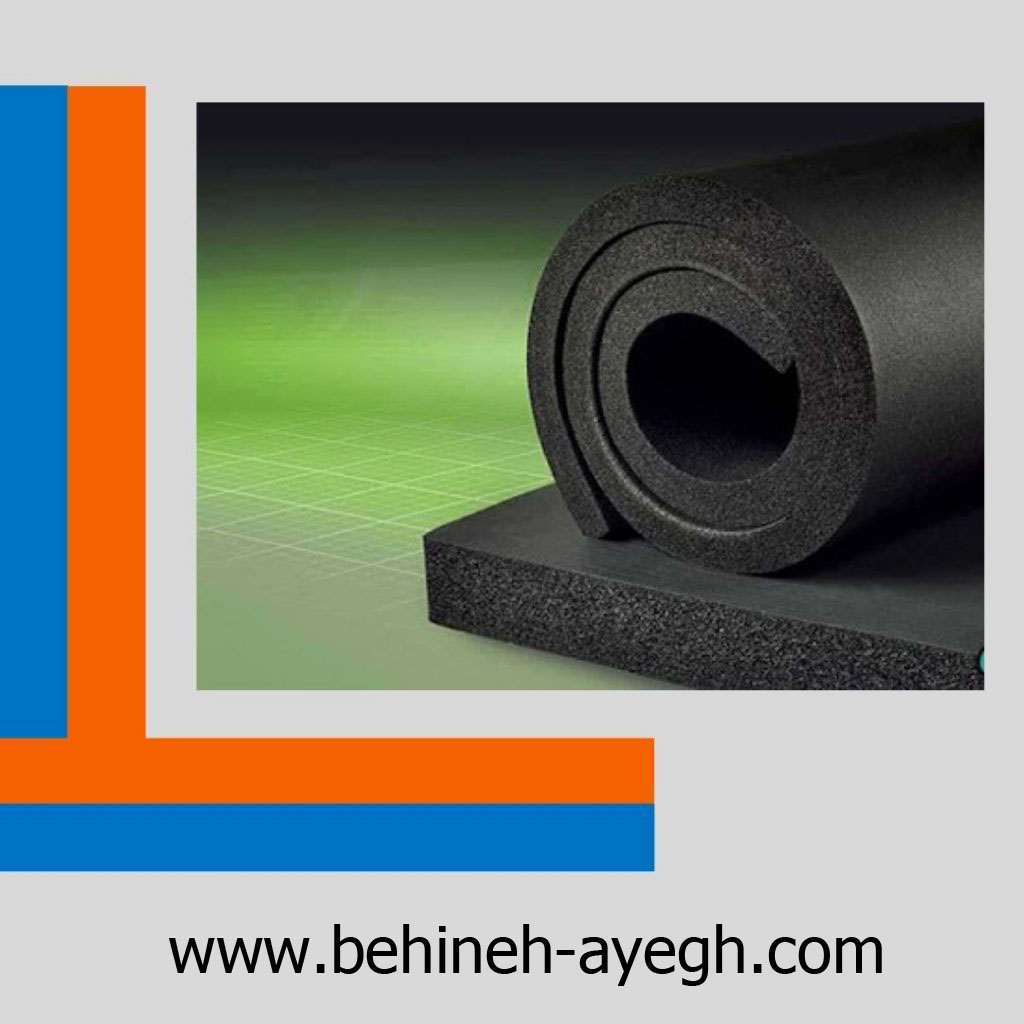

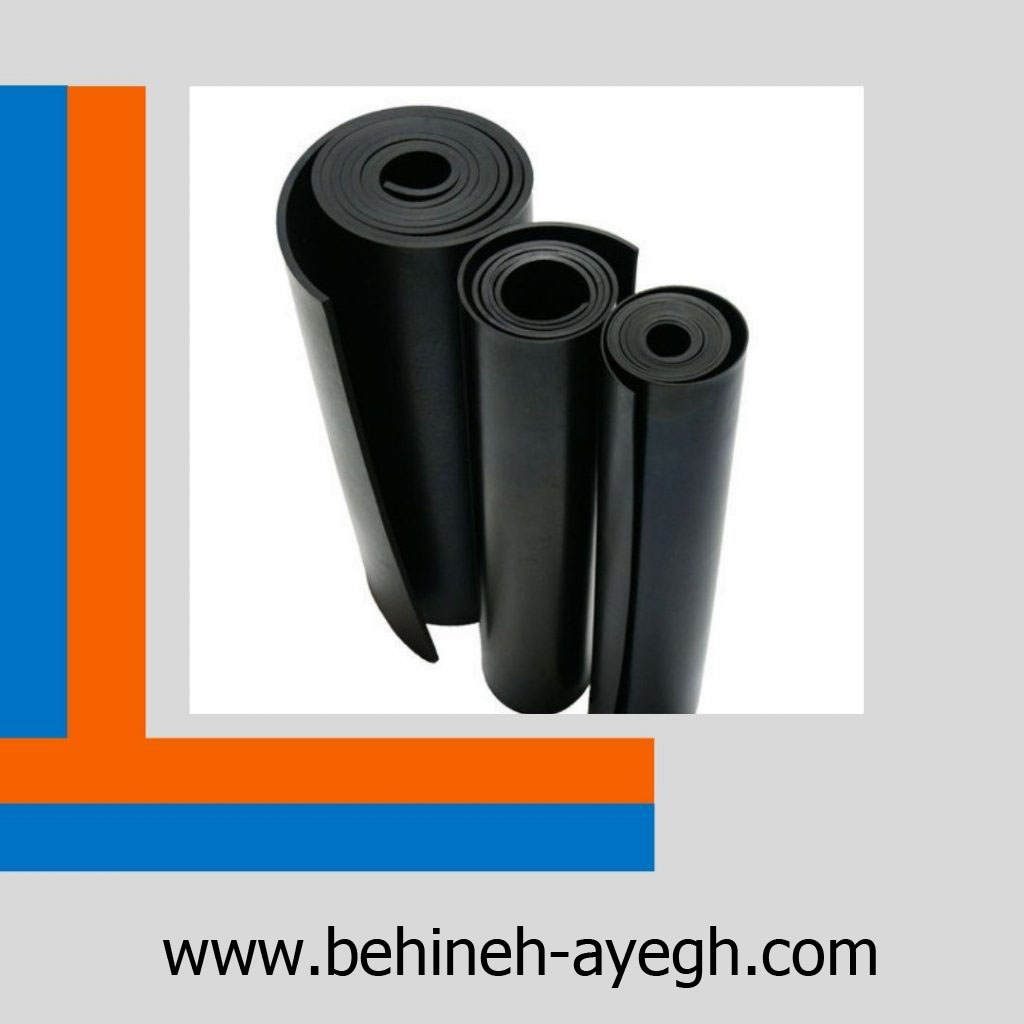

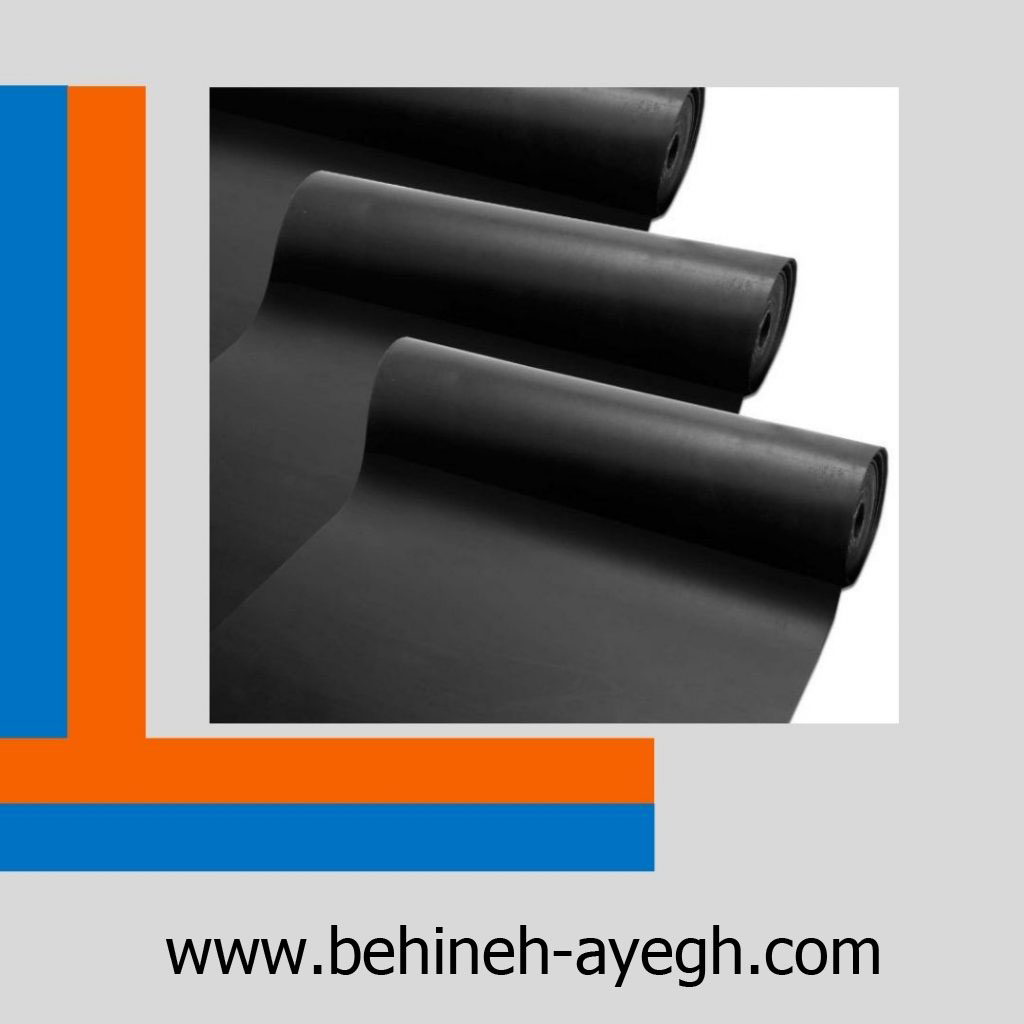

عایق رولی الاستومری
نوع دیگری از عایق های برودتی به صورت رول ارائه میشوند و از آنها برای عایق کاری و ورق کاری دیوار و سطوح می توان استفاده نمود. الاستومری رولی در انواع مختلف ساده و با روکش در بازار موجود بوده و مقاومت آنها در پاره شدن بسیار زیاد است. روکش مورد استفاده در این عایق ها آلومینیوم بوده و چسب های پشت آنها باعث چسبندگی قوی به سطح مورد نظر خواهد شد. لازم به ذکر است که هر دو نوع لوله ای و رولی این عایق ها ساختاری سلولی بسته دارند و به همین دلیل امکان نفوذ آب و حرارت به آنها وجود ندارد.
یکی از بزرگترین کابوسها در پروژههای تأسیساتی و سیستمهای سرمایشی، پدیده «تعریق» (Condensation) است. قطرات آب ناشی از برخورد هوای مرطوب با سطوح سرد لوله یا کانال، نه تنها باعث اتلاف انرژی میشود، بلکه میتواند منجر به آسیب به سقفهای کاذب، ایجاد کپک، و حتی خوردگی فلزات شود. عایق پلییورتان به عنوان یکی از پیشرفتهترین راهکارهای مهندسی، پاسخ قطعی به این چالش است.
چرا عایق پلییورتان برای سیستمهای برودتی ایدهآل است؟
عایق پلییورتان (Polyurethane) به دلیل ساختار سلولبسته (Closed-cell) بسیار ریز و یکپارچه، ویژگیهایی دارد که آن را از سایر عایقها متمایز میکند:
۱. سد نفوذناپذیر در برابر بخار آب
دلیل اصلی تعریق، نفوذ بخار آب محیط به داخل لایه عایق و برخورد آن با سطح سرد است. پلییورتان با ضریب نفوذ بخار بسیار پایین، مانع از ورود رطوبت به لایه زیرین شده و از تشکیل قطرات آب جلوگیری میکند.
۲. ضریب هدایت حرارتی بسیار پایین (λ\lambda)
پلییورتان یکی از بهترین رساناهای حرارتی (به معنای مقاومت بالا در برابر انتقال حرارت) را دارد. این یعنی با کمترین ضخامت، میتوانید بیشترین بازدهی برودتی را داشته باشید و از هدر رفتن سرمای سیستم جلوگیری کنید.
۳. چسبندگی و یکپارچگی بالا

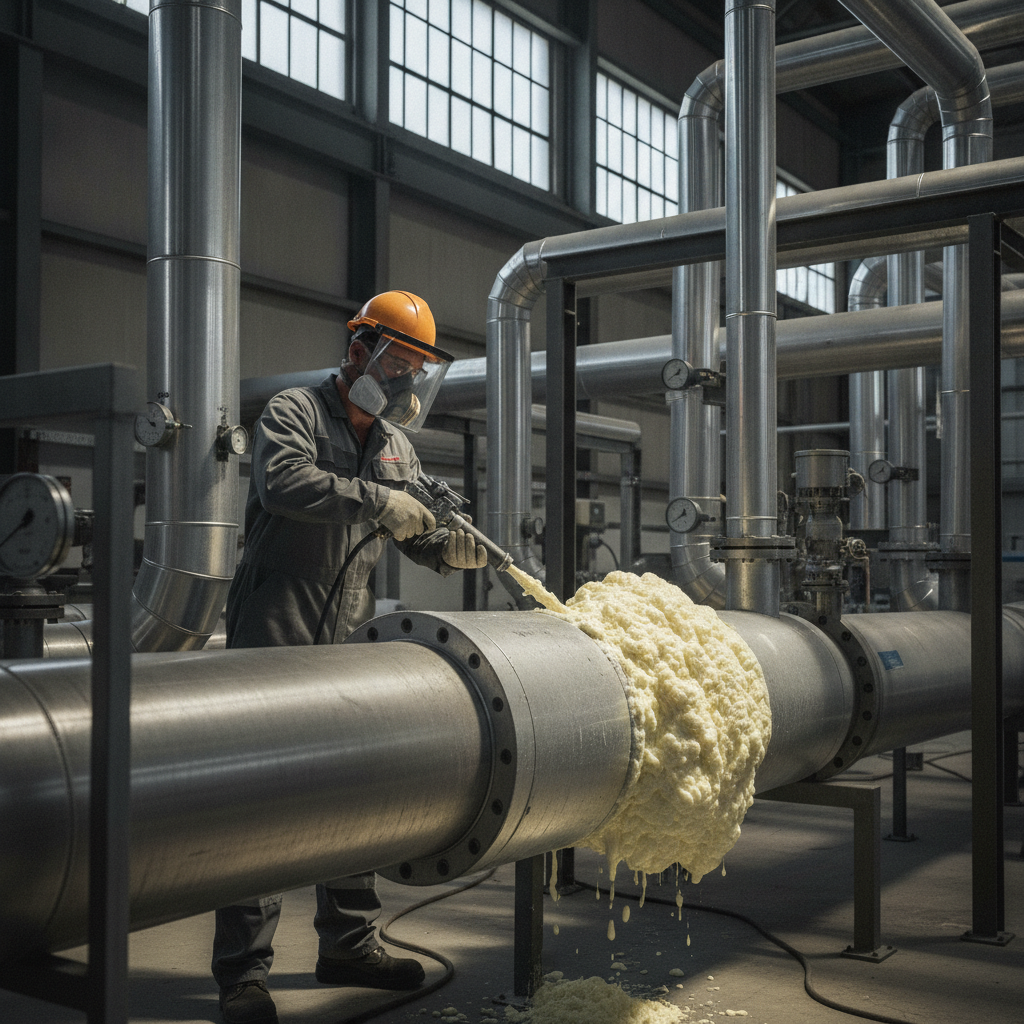

عایقهای پلییورتان (بهویژه نوع فوم تزریقی یا پیشساخته) قابلیت پوششدهی سطوح با اشکال مختلف را دارند و از ایجاد شکافهای میکروسکوپی (که عامل اصلی تعریق است) جلوگیری میکنند.
کاربردهای اصلی عایقکاری پلییورتان در سیستمهای برودتی
استفاده از پلییورتان در طیف گستردهای از صنایع و تأسیسات ساختمان کاربرد دارد:

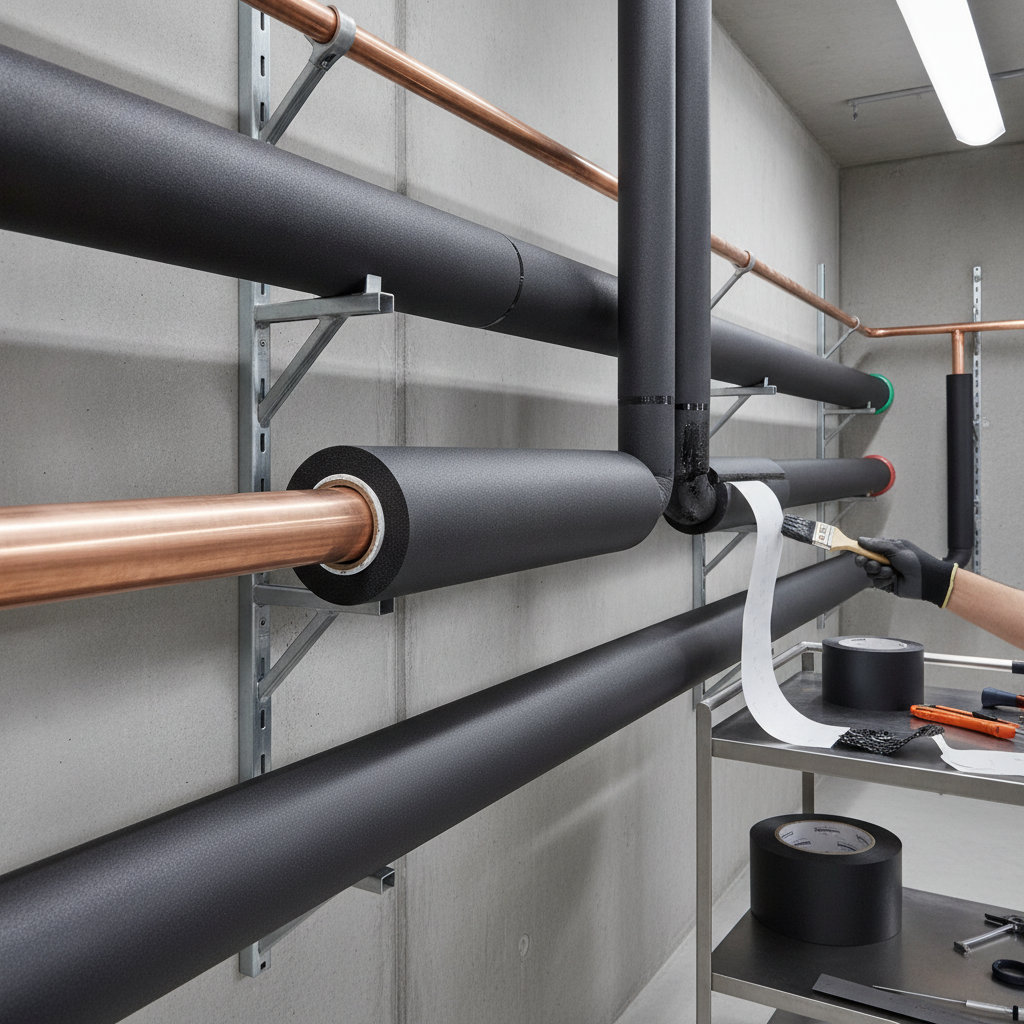

- عایقکاری لولههای آب سرد و مبرد: در خطوط رفت و برگشت چیلر برای جلوگیری از ریزش آب از روی لولهها.
- کانالهای هوا (Ducts): جلوگیری از تعریق کانالهای داکت اسپلیت و سیستمهای تهویه مطبوع (HVAC).
- سردخانهها و انبارهای یخ: ایجاد محیطی با دمای پایدار و جلوگیری از نفوذ گرمای محیط به داخل.
- مخازن ذخیره آب سرد: حفظ دمای سیال و جلوگیری از تشکیل رطوبت در بدنه مخزن.
مقایسه عایق پلییورتان با سایر عایقهای برودتی
| ویژگی | عایق پلییورتان (PU) | عایق پشم شیشه/ سنگ | عایق الاستومری (NBR) |
|---|---|---|---|
| مقاومت در برابر بخار آب | بسیار بالا (سلول بسته) | پایین (جذب رطوبت) | بالا |
| جلوگیری از تعریق | عالی | ضعیف | بسیار خوب |
| طول عمر | بسیار طولانی | متوسط | خوب |
| مقاومت مکانیکی | بسیار بالا | پایین | متوسط |
نکات مهم در اجرای عایقکاری پلییورتان جهت رفع تعریق
برای اینکه از خرید دوباره و شکست پروژه جلوگیری کنید، رعایت این نکات الزامی است:
- انتخاب ضخامت مناسب: ضخامت عایق باید بر اساس دمای سیال، دمای محیط و میزان رطوبت نسبی محاسبه شود.
- پوشش حفاظتی (Protective Coating): در محیطهای بیرونی یا در معرض اشعه UV، حتماً از روکش آلومینیومی یا پوششهای محافظ استفاده کنید تا ساختار پلییورتان تخریب نشود.
- اجرای بدون درز: کوچکترین شکاف در عایق میتواند باعث ایجاد «نقطه تعریق» و شکست کل سیستم شود.
با توجه به اینکه پشم شیشه یک عایق برودتی و صوتی به شمار می رود، به همین دلیل می توان از آن در کاشی های سقف و کف، ساندویچ پنل ها، ساخت تجهیزات حرارتی و مجرای لوله کشی های توکار و روکار استفاده نمود. از دیگر ویژگی های پشم شیشه می توان به مقاومت بالای آنها در دمای -۱۹۵ تا ۱۲۰ درجه آنها اشاره نمود.
عایق برودتی پشم سنگ
پشم سنگ که در اثر حرارت دهی سنگ بازالت و کک در کوره های مخصوص بدست می آید، از دیگر انواع عایق های برودتی می باشند که برای محافظت از تاسیسات سرمایشی و گرمایشی استفاده میشوند. پشم سنگ پس از تبدیل شده به الیاف در انواع مختلف پتوئی، لحافی، تخته ای و لوله ای ارائه شده و مورد استفاده قرار میگیرند. نوع تخت این عایق ها که اغلب در ابعاد ۱۲۰ در ۶۰ سانتی متر می باشند، برای عایق سازی سطوح و دیوار کاربرد دارند.
پشم سنگ های لحافی که دارای روکش آلومینیومی هستند، به منظور عایق سازی سقف سوله ها و همچنین لوله ها مورد استفاده قرار گرفته و می توانند در دمای منفی پنج تا ۱۵۰ درجه عملکرد مناسبی داشته باشند.
عایق پلی استایرن
در پروژه های عمرانی و ساختمان سازی، به منظور جلوگیری از هدر رفت انرژی از پلی استایرن استفاده میشود. این نوع از عایق برودتی دارای وزن سبکی بوده و با نام های دیگری همچون یونولیت نیز شناخته شده می باشند. پلی استایرن نه تنها در برابر حرارت و سرما، بلکه در برابر صدا نیز عایق با کیفیتی بوده و در دیوار و سقف و نمای ساختمان ها مورد استفاده قرار میگیرد. البته لازم به ذکر است که این عایق ها تحمل بالایی در برابر آتش سوزی ندارند و می توانند شعله ها را هدایت کنند.
عایق پلی اورتان
از جدیدترین انواع عایق برودتی می توان به پلی اورتان اشاره نمود که در گروه عایق های پلیمری قرار میگیرد. پلی اورتان دارای انواع مختلفی می باشد و می توان آنها را در یک دسته بندی کلی به فوم های سلول باز و سلول بسته تقسیم بندی کرد. این عایق ها با اسپری های مخصوص روی دیوار و سطوح مورد نظر پاشیده شده و منجر به جلوگیری از هدر رفت انرژی میشوند. از مهم ترین مزایای عایق های پلی اورتان می توان به قدرت چسبندگی بالا و عدم جذب رطوبت در آنها اشاره نمود.

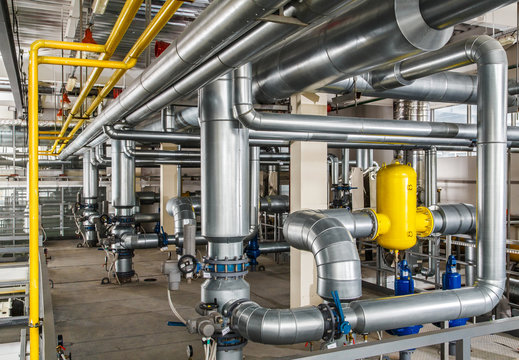

عایق برودتی لوله
لوله های مورد استفاده در تاسیسات ساختمان ها و کارخانجات و همچنین پالایشگاه ها علیرغم متریال مقاومی که دارند، می توانند حرارت را به بیرون و داخل هدایت کنند. به همین دلیل لازم است با عایق های برودتی که برخی از آنها در بالا معرفی گردید عایق بندی شوند. از پرکاربرترین عایق ها برای لوله ها می توان به الاستومری، پشم شیشه و پشم سنگ اشاره نمود. الاستومری های لوله ای دارای روکش آلومینیومی از جمله موارد بسیار پرکاربرد برای پوشاندن لوله های روکار در فضاهای روباز می باشد.
عایق برودتی دیوار
در ساختمان های مسکونی و غیره به منظور جلوگیری از هدر رفتن انرژی راهکارهای مختلفی ارائه میشود. یکی از راهکارهای بسیار مناسب برای عایق ساختن ساختمان ها و دیوار آنها در برابر حرارت و دما و صدا، کاربرد یونولیت می باشد. علاوه بر یونولیت، پشم سنگ های تخته ای، الاستومری های رولی با روکش آلومینیوم و همچنین پشم شیشه مورد استفاده قرار میگیرند. با توجه به نوع دیوار و شرایط محیطی نوع عایق برودتی که انتخاب میشود با هم تفاوت دارند
ویژگی عایق های برودتی
مهم ترین ویژگی و درواقع نقش اصلی یک عایق برودتی جلوگیری از ورود با خروج سرما به ساختمان یا فضای مورد نظر است. هر اندازه که عایق برودتی مورد نظر از ضریب انتقال انرژی بالاتری برخوردار باشد و اصطلاحا بتواند سرنای بیشتر را حفظ کند عایق مطلوب تری خواهد بود. عایق های برودتی در دو دسته عایق برودتی معدنی و عایق برودتی پلیمری قرار می گیرند و شامل انواع عایق های پشم شیشه، پشم سنگ، پلی اورتان، الاستومری و پلی استایرن و… هستند. انواع عایق های برودتی با توجه به ضریب انتقال انرژی، کیفیت نهایی محصول، طول عمر عایق برودتی، دوستی با محیط زیست و… در دسته بندی های متفاوتی قرار می گیرند و هر کدام از آن ها به دلیل داشتن ویژگی های خاص قیمت متفاوتی دارند.
قیمت عایق برودتی
عایق برودتی انواع مختلفی دارد و هر کدام از انواع آن جنس و ویژگی های خاصی دارد و بر اساس همین فاکتور، جنس و ویژگی ها کاربرد انواع عایق برودتی متفاوت است و این عایق ها قیمت های متنوعی هم دارند. به طور مثال به دلیل ویژگی های منحصر به فرد عایق های برودتی الاستومتریک این عایق ها قیمت بالاتری از سایر انواع عایق برودتی دارند. در بین انواع دیگر عایق هم بسته به دوام و ماندگاری و ضریب انتقال حرارت این عایق ها از قیمت های متنوعی برخوردار هستند. معمولا عایق های برودتی معدنی دوام و ماندگاری بیشتر و قیمت کمتری نسبت به عایق های پلیمری دارند اما ضریب انتقال حرارت برای انواع عایق برودتی متفاوت است و این موضوع تاثیر گذار ترین فاکتور در تعیین قیمت عایق برودتی است.
عایق پلی یورتان
فوم پلی یورتان یکی از انواع فوم های عایق است که به دلیل کیفیت بالا و مزایای ویژه جز انواع پر طرفدار عایق های حرارتی به حساب می آید. فوم پلی یورتان از واکنش شیمیایی بین دو ماده ایزو سیانات و پلی ال که در دمای واکنش به صورت مایع وارد واکنش می شوند، تشکیل شده است. فوم پلی یورتان یک فوم تزریقی است و یکی از مزایای شاخص آن سرعت زیاد در خشک شدن است. به دلیل تزریقی بودن این فوم و نیز خشک شدن سری هم آن، می توان از فوم پلی یورتان برای عایق کاری مناطقی که دسترسی به آن ها سخت است مورد استفاده کرد. این فوم دوام و ماندگاری مطلوبی دارد و در بازه طولانی خواص اولیه خود را به عنوان یک عایق حرارتی دائمی حفظ می کند. از این فوم برای عایق بندی سقف، دیوار و کفپوش ها می توان استفاده کرد. انعطاف پذیری بالای این عایق پلاستیک باعث شده است که عایق پلی یورتان در بازه زمانی طولانی قادر باشد شکل اولیه خود را حفظ کند و در مقابل آسیب های مکانیکی، حرارتی و… مقاومت بالایی از خود نشان دهد.
عایق برودتی و عایق حرارتی بهینه عایق
عایق های حرارتی و برودتی از جمله مهم ترین و پرکاربرد ترین انواع عایق ها هستند و علاوه بر ساختمان های مسکونی در ادارات، مراکز تجاری، تجارت نفت، انبار های صنعتی، سردخانه ها و… هم مورد استفاده قرار می گیرند. در واقع، هر جا که نیاز باشد توسط عایقی از هدر رفتن گرما یا سرما جلوگیری شود از عایق برودتی یا عایق حرارتی استفاده می شود. بهینه صنعت یکی از مجریان و تولید کنندگان انواع عایق بندی است که با بهره گیری از دانش فنی تخصصی و بهترین مواد اولیه و با کمک کادری با تجربه و کاردان موفق به کسب بیش از پنجاه سال رضایت مشتریان در زمینه انجام انواع پروژه های عایق کاری و ورق کاری شده است. برای کسب اطلاعات بیشتر در این زمینه می توانید به وب سایت بهینه صنعت مراجعه کنید.
برای خواندن مطالب درمورد عایق حرارت میتوانید:
بهترین عایق برودتی
همان طور که در طول متن اشاره شد، تنوع در عایق های بردوتی و حرارتی زیاد می باشد. به دلیل تفاوت هایی که در ساختار و ویژگی های این عایق ها وجود دارد، کاربردهای متفاوتی دارند. به عبارت دیگر، نمی توان همیشه یک نوع خاص از این عایق ها را به عنوان بهترین عایق برودتی در نظر گرفت. برای انتخاب و خرید این عایق ها لازم است چند ویژگی مهم مد نظر قرار گیرد که عبارتند از:
- محدوده دمایی که عایق می تواند تحمل کند را با توجه به شرایط محیطی مورد نظر بررسی نمایید. هر یک از انواع عایق در محدوده دمایی خاصی کاربرد دارند که در زمان انتخاب باید به آن توجه داشت.
- لوله ای یا رولی بودن عایق را با توجه به کاربرد آنها باید انتخاب کرد. اگر هدف پوشاندن لوله های تاسیسات در فضاهای روباز با درجه دمایی بسیار پایین می باشد، بهتر است لاستومری های لوله ای روکش دار انتخاب شود. در مقابل، برای عایق سازی دیوارها نوع لوله ای کاربرد نداشته و رولی انتخاب میشود.
- برخی از عایق های برودتی در برابر امواج صوتی نیز مقاومت بالایی دارند. به همین دلیل اگر هدف خرید عایق برودتی ساختمان می باشد، بهتر است عایق صوتی نیز باشند.
مجری عایق حرارتی و برودتی
بهینه عایق یکی از بزرگترین و با سابقه ترین مجریان عایق سازی تاسیسات و ساختمان های صنعتی، پالایشگاه ها و نیروگاه ها می باشد. این مجموعه با بهره مندی از تخصص کارشناسان و مهندسان حرفه ای، بهترین متریال و عایق ها را پس از انجام محاسبات دقیق پیشنهاد داده و مورد استفاده قرار میدهد. جهت کسب اطلاعات بیشتر درباره نحوه همکاری با گروه بهین عایق می توانید از راه های ارتباطی ذکر شده در پایین صفحه استفاده نمایید.
سخن آخر
عایق برودتی و عایق حرارتی دو دسته از مهم ترین و رایج ترین عایق های موجود هستند؛ با هدف کاهش انتقال گرما از سیستم های با دمای بالا به سیستم های با دمای پایین. در این گفتار به بررسی ویژگی ها و کاربرد های عایق های برودتی و حرارتی پرداختیم. لازم به ذکر است که این عایق ها در انواع جنس های پلیمری و معدنی در دسترس هستند و هر کدام از انواع مدل های آن ها می تواند برای عایق کاری مکانی خاص مورد استفاده قرار گیرد.
به کلیه متریال های معدنی و صنعتی و الیاف ها که از انتقال و جا به جایی حرارت و دما جلوگیری می کنند، اصطلاحا عایق برودتی گفته میشود. این مواد به منظور جلوگیری و محافظت از هدر رفتن سرمای تولید شده توسط سیستم های برودتی و سرمایشی مورد استفاده قرار میگیرند.
عایق های الاستومری را می توان بر اساس شکل و ساختار و کاربرد به دو گروه
عایق لوله ای الاستومری و عایق رولی الاستومری تقسیم میشود.
، نمی توان همیشه یک نوع خاص از این عایق ها را به عنوان بهترین عایق برودتی در نظر گرفت. برای انتخاب و خرید این عایق ها لازم است چند ویژگی مهم مد نظر قرار گیرد که عبارتند از:…
